Coping de prise d'empreinte ouverte vissée

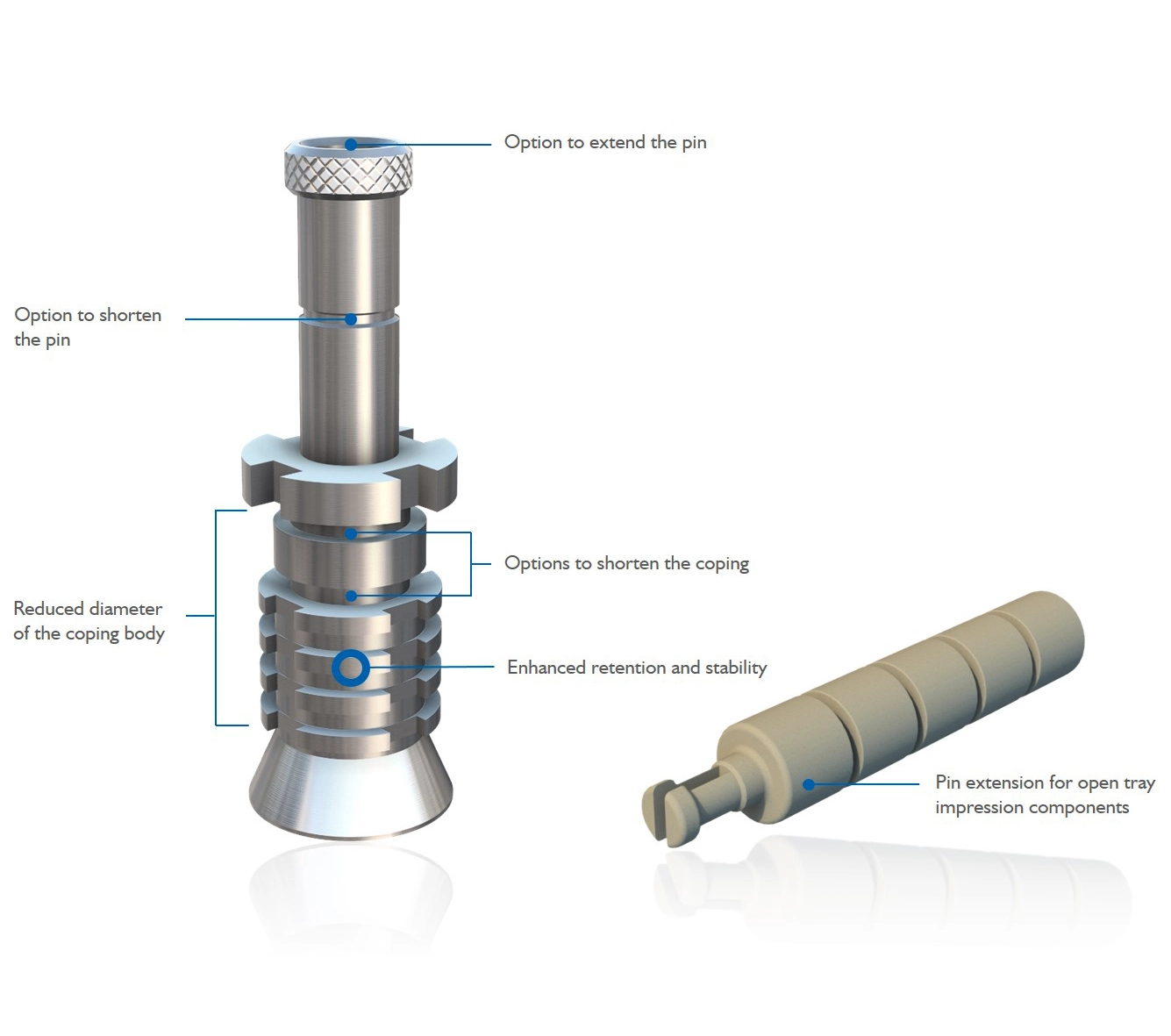

Les copings de prise d'empreinte ouverte vissée sont des composants dentaires spécialisés conçus pour transférer avec précision la position tridimensionnelle des implants vers les modèles de laboratoire. Ces dispositifs de précision se composent de trois éléments clés : une base usinée qui se visse directement dans l'interface de l'implant, un corps cylindrique prolongé qui traverse le plateau d'empreinte et un canal d'accès à la vis permettant une visualisation directe et une vérification de l'ajustement complet. Leur caractéristique la plus distinctive est le système de rétention vissée traversant tout le corps, ce qui permet une connexion rigide et stable à l'implant pendant les procédures d'empreinte - un avantage crucial pour les cas multi-unités et les réhabilitations de pleine arcade où une précision absolue est primordiale.

 Ces copings servent de référence pour capturer les positions complexes des implants, en particulier dans des situations nécessitant une vérification du parallélisme entre plusieurs implants ou lors de la fabrication de prothèses vissées. Le design ouvert du plateau permet aux cliniciens de confirmer l'ajustement correct par une évaluation visuelle et tactile directe avant que le matériau d'empreinte ne durcisse, garantissant ainsi une précision de niveau micron dans le modèle maître résultant. Fabriqués en titane de qualité médicale avec des tolérances inférieures à 10μm, les copings de prise d'empreinte ouverte vissée offrent la stabilité et la précision nécessaires aux flux de travail de restauration avancés, allant des couronnes unitaires aux réhabilitations complètes de l'arcade.

Fabriqués par Manners Technology en titane de qualité médicale et usinés avec des machines CNC avancées, nos copings atteignent des tolérances inférieures à 10μm grâce au traitement par tour suisse et à un contrôle qualité rigoureux. Cette fabrication de précision soutient des résultats cliniques supérieurs dans des flux de travail de restauration complexes.

Applications des copings de prise d'empreinte ouverte vissée

Dans la prosthodontie implantaire moderne, les copings de prise d'empreinte ouverte vissée se sont imposés comme des outils indispensables pour obtenir une précision inégalée dans la fabrication des prothèses. Ces composants conçus avec précision jouent un rôle clé dans le transfert exact de la position tridimensionnelle des implants dentaires vers les modèles de laboratoire, avec une signification particulière dans les cas de restauration complexes où les techniques d'empreinte conventionnelles s'avèrent souvent insuffisantes.

L'avantage fondamental de ces copings réside dans leur configuration unique, qui combine rétention vissée rigide avec un canal d'accès ouvert. Ce design à double fonctionnalité offre aux cliniciens à la fois une stabilité mécanique et des capacités de vérification visuelle - une combinaison qui s'avère précieuse lorsqu'il s'agit de travailler avec plusieurs implants ou des situations anatomiques difficiles. Le mécanisme vissé assure une stabilité absolue pendant la procédure d'empreinte, éliminant tout micromouvement susceptible de compromettre la précision des systèmes à ajustement par friction. Parallèlement, l'accès ouvert permet une observation directe et une confirmation tactile de l'ajustement complet, particulièrement crucial lorsqu'il s'agit de marges sous-gingivales ou d'implants profondément placés où la confirmation visuelle serait autrement impossible. L'expertise de fabrication de Manners Technology rend ces avantages cliniques possibles grâce à une ingénierie de précision.

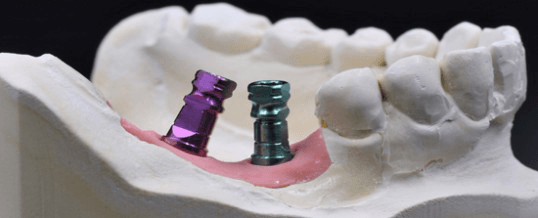

Dans les réhabilitations complètes d'arcade, ces copings démontrent leur véritable valeur en capturant simultanément la relation spatiale précise entre plusieurs implants - une capacité de plus en plus critique à mesure que le nombre d'unités implantaires augmente. La possibilité de vérifier l'ajustement de chaque coping individuel avant que le matériau d'empreinte ne durcisse aide à prévenir les erreurs cumulatives qui peuvent se produire avec les techniques de plateau fermé. Cela est particulièrement précieux dans les cas impliquant des protocoles de chargement immédiat ou des implants angulés, où les méthodes d'empreinte conventionnelles ne fournissent souvent pas la précision requise.

Les applications cliniques vont au-delà des cas d'arcade complète. Pour les ponts multi-unités, les copings de prise d'empreinte ouverte vissée maintiennent des distances et angulations inter-implants exactes, assurant un ajustement passif de la prothèse finale. Dans la zone esthétique, leur capacité de transfert de précision permet aux techniciens de recréer des profils d'émergence naturels qui se fondent parfaitement avec les dents environnantes - un facteur critique pour obtenir une architecture gingivale optimale et une esthétique du sourire. Manners améliore ces avantages cliniques grâce à notre processus de fabrication intégré verticalement. De la sélection des matières premières au contrôle final de qualité, chaque étape est optimisée pour produire des copings qui répondent aux exigences les plus strictes.

Les applications avancées montrent encore la polyvalence de ces composants. Elles facilitent des techniques spécialisées telles que les méthodes de coping splinté et la fabrication de gabarits de vérification, offrant des garanties de précision supplémentaires pour les cas exigeants. Le design prolongé permet également des approches innovantes dans des situations complexes telles que les restaurations sur implants zygomatiques ou les cas avec un espace interocclusal limité. Dans les scénarios de provisoire immédiat, la précision offerte par ces copings aide à garantir une distribution correcte des charges pendant la phase critique d'ostéo-intégration. En combinant une conception clinique d'excellence avec une fabrication de précision, nous fournissons aux professionnels dentaires des outils fiables pour obtenir des résultats optimaux pour leurs patients.

Fabrication des copings de prise d'empreinte ouverte vissée

Le parcours de fabrication des copings de prise d'empreinte ouverte vissée chez Manners Technology représente une symphonie d'ingénierie de précision et un contrôle qualité minutieux, où chaque micron compte dans la création de ces composants dentaires critiques. Notre processus commence par la sélection minutieuse de l'alliage de titane de qualité médicale (Ti-6Al-4V ELI) qui subit une vérification rigoureuse du matériau pour garantir qu'il répond aux exigences strictes des normes ASTM F136. Chaque billett est soumis à des tests complets, y compris une analyse spectrographique pour confirmer la composition chimique, une inspection ultrasonore pour détecter les défauts sous-surface et une évaluation de la micro-dureté pour garantir des caractéristiques de machinabilité optimales avant d'être approuvé pour la production.

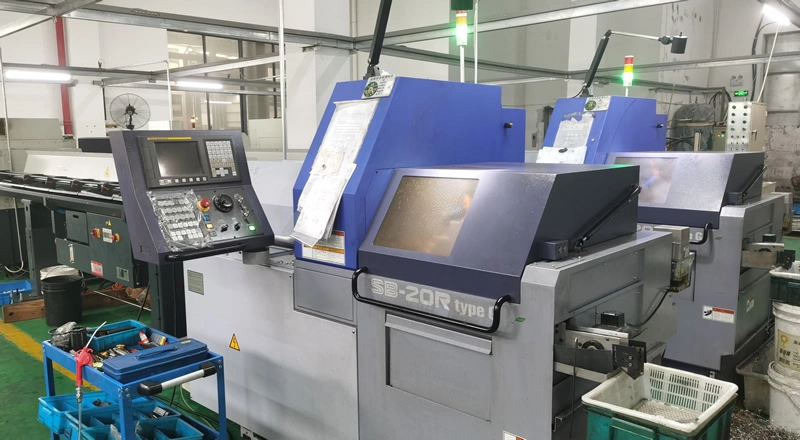

Une fois la certification du matériau terminée, le processus d'usinage de précision commence sur nos tours suisses avancés, y compris les modèles Citizen Cincom L32 et Star SR-20R, spécialement configurés pour la fabrication de composants dentaires. Ces machines de pointe effectuent l'ensemble des opérations d'usinage en un seul montage, maintenant une stabilité dimensionnelle exceptionnelle tout au long du processus. Le mandrin principal crée d'abord les géométries de connexion internes complexes - qu'elles soient hexagonales, octogonales ou coniques - en utilisant des outils de micro-fraisage spécialisés aussi petits que 0,3 mm de diamètre. Cette étape nécessite une attention particulière aux détails car elle forme l'interface critique qui se connectera finalement à l'implant dentaire, exigeant des finitions de surface plus lisses que Ra 0,4μm pour assurer un ajustement parfait et des performances à long terme.

En passant aux opérations sous-broches, nos techniciens exécutent l'usinage délicat des parois minces du corps de la margelle, dont l'épaisseur est généralement comprise entre 0,8 et 1,2 mm. Cette phase fait appel à une technologie adaptative d'amortissement des vibrations et à une optimisation dynamique du parcours d'outil qui ajuste automatiquement les avances et les vitesses en temps réel sur la base de la surveillance de l'effort de coupe. La conception du plateau ouvert étendu nécessite des considérations d'usinage particulières pour maintenir une concentricité parfaite (TIR <5μm) sur toute sa longueur tout en incorporant des caractéristiques fonctionnelles telles que des marquages d'identification et des textures de rétention. Notre processus de micro-texturation exclusif, utilisant des techniques de fraisage assistées par EDM, crée des motifs de surface précis de 50 à 100μm qui optimisent la rétention du matériau d'empreinte sans compromettre la facilité de récupération des empreintes réglées.

Le contrôle de la température joue un rôle clé tout au long du processus d'usinage, nos broches refroidies par liquide maintenant la stabilité thermique à ±0,5°C pour éviter toute distorsion thermique des composants délicats. Le système surveille en continu l'usure des outils, compensant automatiquement les changements minimes tous les 500 cycles pour assurer des performances de coupe constantes. Le mesurage en cours de processus avec des lasers à résolution de 0,5μm fournit des retours en temps réel, permettant des ajustements immédiats si nécessaire, tandis qu'une surveillance sophistiquée de la charge de copeaux empêche toute déviation de l'outil qui pourrait compromettre la précision dimensionnelle.

L'amélioration de la surface représente une autre phase cruciale du processus de fabrication. Notre processus exclusif de finition en trois étapes commence par un usinage abrasif micro-fluide qui arrondit uniformément les bords à un minimum de 5 à 10μm, éliminant ainsi les points de concentration de stress potentiels. Cela est suivi d'un polissage électrochimique qui amène les surfaces critiques à une finition exceptionnelle de Ra 0,2-0,4μm, particulièrement important pour l'intérieur du canal de vis où la douceur affecte directement la fonctionnalité clinique. Enfin, un marquage laser sans contact applique des codes d'identification et de traçabilité avec un contrôle de profondeur de 30μm, garantissant leur lisibilité sans introduire d'irrégularités de surface qui pourraient affecter les performances.

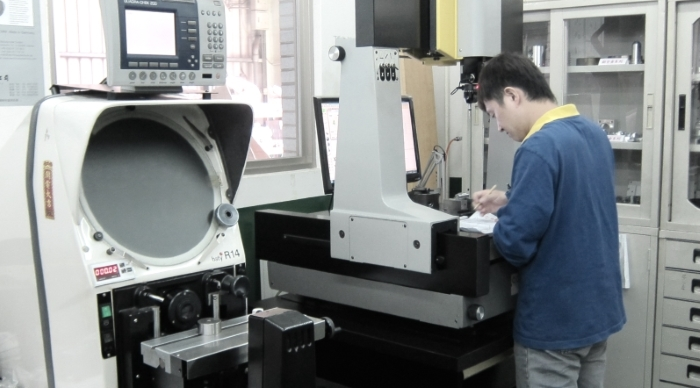

L'assurance qualité chez Manners Technology va bien au-delà des protocoles d'inspection standard. Notre "protocole de vérification en 23 points" soumet chaque lot de production à des tests exhaustifs, en commençant par l'inspection de la machine à mesurer les coordonnées (CMM) qui vérifie 28 paramètres distincts avec une répétabilité de 1μm. Des comparateurs optiques à 100x de magnification examinent minutieusement les profils de filetage et les géométries de connexion, tandis que les tests fonctionnels incluent l'application de couple jusqu'à 35Ncm pour confirmer l'intégrité de l'interface et une vérification complète du passage de la vis par des tests de cycle à 50x.

La vérification métallurgique forme l'épine dorsale scientifique de notre programme qualité. L'analyse de la structure des grains selon les normes ASTM E112 confirme la cristallisation correcte du matériau, tandis que les mesures de diffraction des rayons X détectent les éventuelles tensions résiduelles qui pourraient affecter la stabilité dimensionnelle à long terme. Les tests de résistance à la corrosion suivant les protocoles ASTM G61 garantissent que les composants résisteront aux conditions difficiles de l'environnement buccal. Cette approche à plusieurs couches du contrôle qualité a permis d'atteindre un taux de conformité dimensionnelle exceptionnel de 99,9% et une moyenne de non-conformité de 0,1% sur cinq ans - un témoignage de notre engagement sans faille envers la précision.

Chez Manners Technology, nous considérons notre processus de fabrication non seulement comme de la production, mais comme l'orchestration minutieuse de principes d'ingénierie avancée et de normes de qualité rigoureuses. Notre système intégré verticalement nous permet de contrôler entièrement le processus, de l'approvisionnement en matières premières à l'inspection finale, nous permettant de maintenir une cohérence que peu de fabricants peuvent égaler. Avec un contrôle statistique en temps réel de 35 paramètres critiques et un protocole d'inspection de premier article qui ne laisse rien au hasard, nous offrons le niveau de précision dont les professionnels dentaires ont besoin pour des résultats cliniques prévisibles et réussis. Le résultat est des copings de prise d'empreinte ouverte vissée qui atteignent systématiquement moins de 5μm de jeu total, maintiennent une précision angulaire de ±1° sur les caractéristiques de connexion et établissent la référence en matière de qualité en dentisterie implantaire - car lorsqu'il s'agit de restaurations dentaires, "à peu près" n'est tout simplement pas suffisant. Seule la précision Manners est acceptable.
